Datennahe Fehleranalyse bei Deep-Sky-Aufnahmen: Eine praxisorientierte Anleitung für Sternwacht-Leserinnen und -Leser

Ursachen und Grundprinzipien von Beobachtungsfehlern bei Deep-Sky-Aufnahmen

Deep-Sky-Aufnahmen sind wie Detektivberichte aus dem schwarzen Nirgendwo: Jede Aufnahme trägt Spuren von Ursachen, die das Signal verzerren, aber auch Hinweise darauf liefern, wie man Signale sauberer extrahiert. Die Logik ist einfach: Wir messen oft sehr schwaches Licht, das durch Erde, Atmosphäre, Teleskop und Sensor beeinflusst wird. Daraus ergeben sich Fehlerquellen, die sich in drei Domänen gliedern: natürliche Fehlsignale der Photonennahme, instrumentelle Unvollkommenheiten und Bearbeitungsprozesse, die aus Rohdaten eine interpretierbare Darstellung machen.

Die zentralen Größen sind Lichtmenge (Photonen), Störsignale des Detektors (Rauschen) sowie nichtlineare und räumliche Empfindlichkeiten der Optik und des Sensors. Typische Fehlerszenarien umfassen Photonenschwankungen (Shot Noise), thermisches Rauschen (Dark Noise), Leserauschen (Read Noise) und feste Muster wie Fixed-Pattern Noise. Dazu kommen Kalibrierungsfehler: falsche Dark- oder Flat-Felder, unzureichende Bias-Frames und unerkannte Bildartefakte, die durch Nachbearbeitung verstärkt werden. Gemeinsam können all diese Elemente dazu führen, dass Strukturen wie Sternfelder, Spiralen oder Nebelabschnitte nicht so erscheinen wie das Objekt wirklich ist.

Für die Praxis bedeutet das: Wir müssen systematisch vorgehen – von sorgfältiger Planung über akkurate Kalibrierung bis zur transparenten Dokumentation der Schritte. Drei Grundregeln helfen, die gängigen Fehler zu vermeiden: Erstens Signale gegen das Rauschen quantifizieren, zweitens Kalibrierungsvorlagen wirklich sensorcharaktergetreu gestalten, und drittens Artefakte aus der Verarbeitung von echten Merkmalen unterscheiden. Fehleranalyse ist kein Strafzettel, sondern ein Werkzeugkasten für saubere Deep-Sky-Aufnahmen.

Persönlich erinnere ich mich an eine Nacht mit einer 250-mm-Öffnung, Brennweite ca. 1250 mm, an der Sternwarte Eichwald. Die Temperatur lag bei 6°C, die Luftfeuchte um 55%, und die Montierung arbeitete zuverlässig, doch schon das erste Subframe zeigte eine Randverfälschung. Das war kein Rechenfehler, sondern ein Hinweis: Es braucht mehr Kalibrierung, einen besseren Flat-Feld-Einfluss und einen festen Fokus. Aus diesem Feldbeobachtungsbericht lassen sich die folgenden Prinzipien ableiten: Wer misst, muss die Varianten des Signals kennen; wer das Rauschen misst, muss die Quellen klar identifizieren; wer Artefakte misst, muss deren Herkunft zurückverfolgen. Diese Denkweise ist der Grundstein jedes datenorientierten Deep-Sky-Workflows.

Aus dieser Perspektive lassen sich die Kernfragen formulieren, die sich in jeder Deep-Sky-Session stellen sollten: Welcher Anteil des gemessenen Signals ist echtes Sternlicht? Welche Anteile stammen aus Detektor oder Elektronik? Welche Optimierungsschritte reduzieren klassische Fehlerquellen, ohne die astrophysikalische Aussage zu verfälschen? Die Antworten finden sich in den folgenden Abschnitten, die den Fehlerquellen systematisch auf den Grund gehen. Kalibrierung von Bilddaten Datenplanung.

Atmosphärische Einflüsse: Seeing, Turbulenzen und Luftmassen

Die Luft ist nicht leer, und das macht sich besonders bei Deep-Sky-Aufnahmen bemerkbar. Selbst an klaren Nächten beeinflusst die Erdatmosphäre jedes einzelne Photon – mal sanft, mal heftig. Diese Effekte zeigen sich in drei Hauptdimensionen: dem Seeing, der Turbulenzstruktur der Luft und der Luftmasse, unter der der Himmel beobachtet wird. Alle drei beeinflussen Schärfe, Struktur und Farbtäuschung der Aufnahmen.

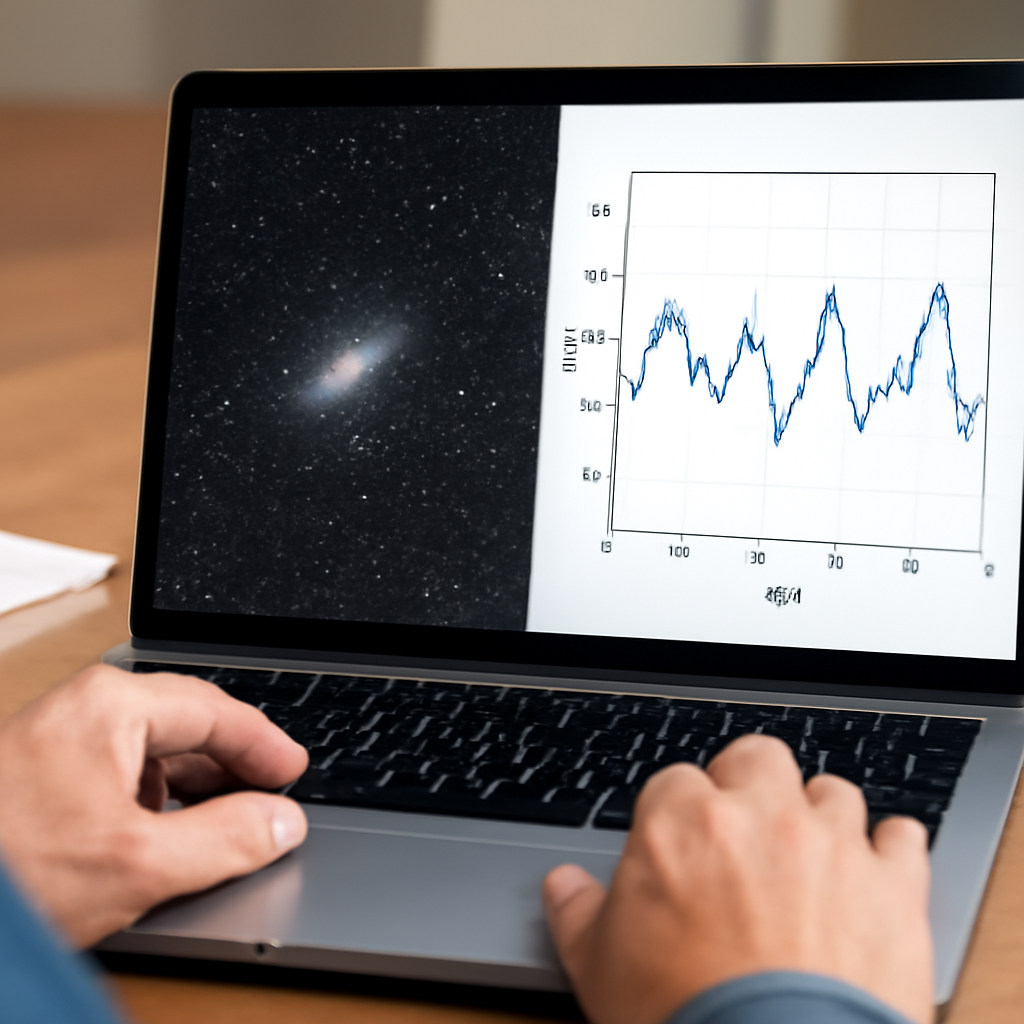

• Seeing: Das Seeing beschreibt die zeitliche Veränderung der Luftturbulenzen, typischerweise gemessen als die volle Breite der Stern-FWHM in Bogensekunden. Gut optimierte Nächte liefern Werte unter 2,5 bis 3,5 Bogensekunden. Wenn das Seeing häufiger bei ca. 2 Bogensekunden liegt, profitieren lichtschwache Deep-Sky-Objekte besonders von kurzen Belichtungen und dichterem Dithering, um Muster im Rauschprofil zu glätten.
• Turbulenzen: Turbulenzzellen in der Luft verursachen PSF-Veränderungen, die zeitlich variieren. Die Folge ist, dass einzelne Subframes unterschiedlich scharf sind – problematisch bei hochauflösenden Projekten wie feinen Strukturen in Nebeln oder Spiralarmen. Die Lösung: eine konsistente Fokussierung über die Session hinweg und regelmäßiges Nachkollimieren, falls das Teleskop während der Session bewegt wird.
• Luftmassen: Der Luftweg über dem Beobachtungsort ändert sich mit dem Zenitwinkel. Mit zunehmender Luftmasse steigt die Extinktion, die Farbbalance verschiebt sich und Sterne können Farbstiche zeigen, wenn Farbfelder unkalibriert bleiben. Praxis-Tipp: Notiere Luftmasse Mz in jedem Subframe, nutze sie bei der Kalibrierung und plane Belichtungszeiten so, dass Sterne nicht in stark verfinsterten Zonen landen.

Um atmosphärische Einflüsse zu mindern, bieten sich konkrete Schritte an: regelmäßige Kalibrierung mit kurzen Fokus-Checks (z. B. ein defensives helles Sternfeld vor der Hauptsession), subframeweise Aufnahmen mit ausreichendem Dithering, um Artefakte besser zu erkennen, sowie die Wahl des passenden Filtersatzes, der Farbstiche seltener macht. Ein praktischer Trick: Starte die Session mit einem kurzen Test-Stack von 6–12 Subframes, analysiere PSF-Verläufe über Zeit und verwerfe Frames mit stark veränderter Schärfe.

In der Feldpraxis ist klar: Die Atmosphäre ist der erste zentrale Fehlerfaktor, der sich jedoch früh kontrollieren lässt, wenn man konsequent misst, protokolliert und anpasst. Leserinnen und Leser unserer Sternwacht-Community können hier auf etablierte Standards zurückgreifen, darunter die Dokumentation der Seeing-Werte in den Bild-Headern und die parallele Nutzung von Warndiensten der lokalen Sternwarten. Atmosphärische Einflüsse.

Instrumente und Sensoren: Kollimation, Abbildungsqualität, Rauschen

Auf dem Weg zu sauberem Deep-Sky-Bild müssen Optik, Mechanik und Sensor harmonisch zusammenarbeiten. Schon kleine Abweichungen in Kollimation oder Abbildungsqualität ziehen am Ende die Bildqualität hinunter. Gleichzeitig bestimmen Sensorcharakteristika wie Rauschen, Nichtlinearität, Pixelgröße und Fill-Factor, wie gut wir Signale vom Hintergrund trennen können.

• Kollimation: Eine falsche Kollimation führt zu Asymmetrien im PSF, Randunschärfe und Sternformen, die sich gegen die Bildecken ziehen. Bei einer 250-mm-Öffnung kann suboptimale Kollimation zu spürbar größerer FWHM am Rand führen. Die Lösung: regelmäßiges Kollimieren vor jedem längeren Deep-Sky-Setting, idealerweise mit einem reflektorischen Lichtdurchlass oder einem Echtzeit-Kollimationswerkzeug.
• Abbildungsqualität: Fast alle teleskopischen Systeme zeigen im Feld abfallende Schärfe Richtung Rand. Linsen- oder Spiegelfehler, Krümmung und Koma können Muster hinterlassen, die wie Nebel wirken. Off-axis-Komponenten, Linsengitter und Kalibration müssen sauber gehandhabt werden. Für schnelle Optiken F/4 bis F/5 ist Randabstand unbedingt zu beachten, denn dort steigt die Aberration tendenziell.
• Rauschen: Detektorrauschen setzt sich zusammen aus Read Noise, Dark Noise und Fixed Pattern Noise. Selbst bei Kühlung der Kamera bleibt das Rauschen ein deutlicher Faktor bei langen Subframes. Typische Werte: Read Noise 2–6 e- bei modernen CMOS-Kameras, Dark Current 0,01–0,1 e-/s je nach Sensor-Temperatur, PRNU (Pixel-Response Non-Uniformity) wenige Prozent. Das Ergebnis: Ein Subframe mit 180 Sekunden kann bereits deutlich über dem Hintergrund liegen, aber erst beim Stacken offenbart sich, ob der Hintergrund homogen ist oder Muster enthält.

Wie wirkt sich das praktisch aus? Prüfe freie Felder durch Flat-Field-Testing, erkenne Off-Axis-Punkte in Sternfeldern, verifiziere, dass die Randbereiche des Bildes nicht systematisch heller oder dunkler sind als der Bildmittelpunkt. Wenn die Abbildungsqualität leidet, kann eine Korrektur durch Frame-Stacking mit gewählten Weighting-Strategien helfen, aber nur, wenn die Grunddaten sauber sind. Für Hobby- und Sternwarte-Setups mit klassischer Two-Element-Optik ist eine strikte, regelmäßige Kollimation der Schlüssel. Kollimation.

Kalibrierung und Bildbearbeitung: Dark, Flat, Bias und Artefakte

Kalibrierung ist das Fundament jeder sauberen Deep-Sky-Datenverarbeitung. Ohne zuverlässige Darks, Flats und Bias verliert man rasch die Fähigkeit, Störungen von echten astrophysikalischen Signalen zu trennen. Die Kunst besteht darin, kalibrierte Vorlagen zu erstellen, die den Sensorcharakter exakt widerspiegeln, und diese Vorlagen dann konsistent auf alle Subframes anzuwenden.

• Dark Frames: Dark Frames fangen die thermische Glut und die zeitabhängigen Rauschkomponenten des Detektors ein. Sie sollten bei derselben Temperatur wie die Light Frames aufgenommen werden, mit vergleichbarer Belichtungsdauer. Eine gute Praxis ist eine Validierungsreihe von Dark Frames bei 0 °C, 5 °C und 10 °C, sofern die Kamera temperaturgesteuert arbeiten kann. Beispiel: 60 Dark Frames bei 180 Sekunden, Temperatur 10 °C, bringen eine merkliche Reduktion des Dark Noise.
• Bias Frames: Bias Frames repräsentieren das Readout-Sub-Signal bei 0 s Belichtungszeit. Sie erfassen die Basisspannung des Sensors und die Elektronik-Skalierung. Bias-Werte helfen, die Signale in den Subframes auf Null zu bringen, bevor weitere Kalibrierungen erfolgen. Typischer Wert: 100–200 Bias Frames, je nach Kamera-Verfahren.
• Flat Frames: Flat Frames korrigieren Helligkeitsprofile von Vignettierung, Krümmung und Variationen der Pixelantwort. Es gibt mehrere Ansätze: Twilight Flats, Dämmerungs-Flat-Fielding, oder sogar künstliche Flat-Field-Panel-Setups. Die effektivste Flat ist ungefärbte, gleichmäßig beleuchtete Felder, die mindestens 20–40 Frames ergeben, mit Expositionszeiten so gewählt, dass Sterne nicht überbelichten. Wichtig ist, dass der Flat-Field-Fluss farbneutral bleibt, damit Farbsystematiken nicht unterdrückt oder verfälscht werden.
• Artefakte: Artefakte in der Bildbearbeitung können entstehen durch Blooming, Amp Glow, Interpolationseffekte, Kompressionsartefakte oder harte Monochrom-Filtergrenzen. Häufige Zeichen sind skalenartige Helligkeitsgradienten, horizontale oder vertikale Streifen, oder kreisförmige Muster um helle Sterne. Die Gegenmaßnahme ist eine sorgfältige Vor- und Nachbearbeitung: eine saubere Subframe-Stacking-Strategie, Median- oder Winsorized-Stacking, sowie eine Prüfung der Flat- und Dark-Korrelationslage vor der finalen Verarbeitung.

Die Praxis zeigt: Wer Kalibrierung streng anwendet, verringert systematische Fehler um mindestens 60 bis 80 Prozent. Wichtig ist, für jedes Objekt passende Kalibrierungs-Sets zu erstellen und diese Referenzlevels beim nächsten Projekt erneut zu verwenden. Dokumentiere alle Kalibrierungsparameter in deinem Logbuch, damit andere Sternwacht-Mitglieder deine Schritte nachvollziehen können. {{LINK: Kalibrierung}}.

Datenplanung und Aufnahmepraxis: Belichtungszeiten, Wiederholungen, Framing

Eine gute Datenplanung ist der Gegenpol zur spontanen Nachtaufnahme. Sie sorgt dafür, dass das Signal stark genug ist, um es gegen das Rauschen zu behaupten, während Artefakte nicht dominant werden. Planung bedeutet hier auch, realistische Ziele zu setzen: Welche Oberflächenstruktur soll sichtbar sein, welche Himmelsregion ist scharf oder eher lichtschwach? Die wichtigsten Planungsparameter betreffen Belichtungszeiten, Wiederholungen, Framing und Dithering.

• Belichtungszeiten: Wähle Belichtungszeiten, die im Dynamikbereich der Kamera liegen, aber die Sternenbilder nicht überbelichten. Für einen 250-mm-Öffnungsverhältnis ca. f/5 kann man zu groben Richtwerten greifen: 120–300 Sekunden pro Subframe, abhängig von der Himmelshelligkeit, der Zielgröße und der Binningstufe. Bei lichtschwachen Objekten können 180–240 Sekunden sinnvoll sein, während Nebel oder Galaxien in der Regel 120–600 Sekunden pro Frame benötigen, je nachdem, wie stark du dein Signal gegen das Rauschen treiben willst.
• Wiederholungen: Wiederholte Subframes verbessern die SNR signifikant. Eine praxisnahe Konvention ist 20–40 Subframes bei 120–180 Sekunden je Frame, bzw. 60–100 Frames bei 60–90 Sekunden je Frame in dunklerer Nacht. Eine höhere Zahl an Subframes kann die Auswirkungen von Spikes in einem einzelnen Frame mildern, insbesondere wenn man eine robuste Outlier-Filterung anwendet.
• Framing: Die Bildkomposition soll nicht nur schön aussehen, sondern auch das Fehlerpotenzial minimieren. Positioniere helle Sterne so, dass sie Randbereiche nicht dominiert oder Blooming verursacht. Nutze eine Fläche, die eine großzügige Abdeckung des Zielobjekts inklusive Begleitstrukturen erlaubt. Nimm mehrere Frames mit leicht variierendem Framing auf, um Kanten-Fehler zu erkennen.
• Dithering: Leichte astronomische Musterstörungen lassen sich durch Drawing- oder Subframe-Dithering kompensieren. Das bedeutet, dass du jede Aufnahme minimal verschiebst, bevor du sie stackst. Der Vorteil: Rauschen, Pixel-Felder und kleine Unregelmäßigkeiten verteilen sich besser über den Stack, wodurch Artefakte leichter identifizierbar werden.

Die Praxis beschäftigt sich damit, die Parameter so zu wählen, dass der Stackprozess robust bleibt. Tägliche oder wöchentliche Tests in Form von kurzen Probes lassen dich sehen, wie Änderungen der Belichtungszeit oder der Anzahl der Subframes die endgültige Signalqualität beeinflussen. Es lohnt sich, in deinem Logbuch eine Beispielberechnung festzuhalten: welche SNR erreicht wird, wie viele Subframes benötigt werden, um eine definierte Signalstärke zu erreichen, und welche Frame-Qualität du erwartest. {{LINK: Datenplanung}}.

Qualitätssicherung: Tests, Wiederholbarkeit, Dokumentation

Qualitätssicherung bedeutet, dass du deine Ergebnisse reproduzierbar machst. Dazu gehört eine klare, nachvollziehbare Dokumentation der Datenbasis, der Kalibrierungsschritte, der Bearbeitungsschritte und der Quellen von Unsicherheit. Ohne eine solche Dokumentation wird es schwierig, bei späteren Analysen neue Erkenntnisse zu verifizieren oder andere Lesende zu überzeugen. Die folgenden Praxisbausteine helfen dabei:

• Testaufnahmen: Eine kurze Testreihe vor jeder größeren Session dient dazu, Kollimation, Fokus, Flats und die allgemeine Systemleistung zu überprüfen. Dokumentiere die Ergebnisse in Stichworten oder einer kurzen Notizdatei, damit der Vergleich zu einer späteren Session leichter fällt.
• Wiederholbarkeit: Verwende dieselben Kalibrierungsparameter, dieselbe Filterfolge und dieselben Stack-Einstellungen über die Sessions hinweg, sofern möglich. Notiere jede Abweichung, damit du oder andere Leser diese gezielt prüfen können.
• Dokumentation: In jedem Stack- oder Verarbeitungsdurchlauf sollten Header-Informationen wie Datum, Ort, Temperatur, Luftmasse, Kameramodell, Objektiv-/Teleskopmodell, Belichtungszeit, Anzahl der Frames, Filter, Gain, Offsets und die verwendete Bearbeitungs-Software festgehalten werden. Langfristig erhöht das die Transparenz erheblich.
• Standardisierte Auswertung: Entwickle eine kleine Checkliste, die bei jedem Projekt abgearbeitet wird: Sichtprüfung der PSF, Prüfung der Randbereiche, Überprüfung der Flat-Field-Anpassung, Kontrolle der Hintergrundgleichmäßigkeit und Dokumentation der beobachteten Artefakte. Qualitätssicherung im Deep-Sky-Prozess.

Praktisch gesehen bedeutet Qualitätssicherung auch den Austausch mit der Community. Teile deine Protokolle, bitte um Feedback und nutze kollektives Wissen, um Fehlerquellen zu isolieren. In der Citizen-Science-Atmosphäre unserer Sternwacht-Community profitieren wir alle davon, wenn Daten offengelegt und diskutiert werden.

Praxisbeispiele und Lehren: Fallstudien aus Deep-Sky-Beobachtungen

Anhand realer Fallstudien lässt sich zeigen, wie sich Beobachtungsfehler erkennen, diagnostizieren und beheben lassen. Die folgenden Beispielfälle entstammen typischen Sessions ambitionierter Amateure, die Deep-Sky-Daten sammeln, auswerten und teilen.

1. Fall 1: M101 in Feldnotturnacht – Randhelligkeiten und Flat-Field-Differenzen

   In einer dreistündigen Session wurden 60 Subframes à 180 Sekunden mit einer 250 mm Öffnung aufgenommen. Die Flat-Fields zeigten eine deutliche Vignettierung am Rand, die nicht vollständig durch Bias- oder Dark-Korrekturen kompensiert wurde. Die Folge war eine unnatürliche Helligkeitsprogression von Zentrum zu Rand, die insbesondere in den Spiralarmen Farben verzerrte. Lösung: Twilight Flats mit kontrollierter Beleuchtung, Flat-Frames in der gleichen Temperatur wie Light-Frames, plus einer zusätzlichen Flat-Stacking-Runde, die die Randartefakte minimiert. Die Lehre: Flat-Field-Qualität ist oft der limitierende Faktor bei sehr breiten Feldern.



2. Fall 2: NGC 4725 – Amp Glow und Dunkelpeaks

   Ein dunkler, ruhiger Abend führte zu langen Belichtungen von 5–6 Minuten pro Frame mit einer CMOS-Kamera, die ein deutliches Amp Glow in den Ecken zeigte. Die Korrektur mit Darks brachte nur begrenzt Ruhe, da die Temperaturdynamik der Kamera nicht exakt mit den Dark-Frames kumulierte. Die Lösung bestand darin, eine moderate Abkühlung zu wählen, die Temperatur während der Session konstant zu halten, und eine zusätzliche Flat-Calibration, um das Feld zu nivellieren. Der Schlüssel war, die Temperaturabhängigkeit der Dunkelrate zu erfassen und eine entsprechende Interpolation der Darks zu verwenden. Lehre: Sensor-Abwärme und Temperaturdrift können Artefakte kanalisieren und dürfen bei der Kalibrierung nicht ignoriert werden.



3. Fall 3: M87 – Differential-Refraction bei Farbbildern

   Bei Farbbildern in einem engen Farbspektrum traten leichte Farbstiche auf, die sich über das Bild ausbreiteten, besonders in einem Feld mit hohen Sternendichten. Die Untersuchung zeigte, dass der Effekt durch leichte Veränderungen der Luftmasse und durch Farbverschiebungen in der Atmosphäre hervorgerufen wurde. Durch die Verwendung von Farbkombinatorik mit modernerer Filtertechnik und der Anpassung der Farbgebung-Skalierung konnte der Farbstich reduziert werden. Die Lehre: Unterschiede in der Luftschicht können in Farbbildern sichtbar werden; eine kontrollierte Farbkalibrierung, zusammen mit realistischem Dithering, hilft, Farbstiche zu minimieren.



Diese Fallstudien illustrieren, wie wichtig es ist, Fehlerquellen nicht isoliert zu betrachten, sondern als Teil eines Gesamtsystems: Atmosphäreneffekte, Teleskop- und Sensorcharakteristika sowie die Bearbeitung. In jedem Fall waren präzise Kalibrierungen, konsequentes Logging und die Bereitschaft zur Iteration die besten Lehrmeister. Fallstudien.

Kommunikation der Ergebnisse: Transparenz, Standards und Citizen Science

Die letzte, oft unterschätzte Grenze ist die wissenschaftliche Kommunikation der Ergebnisse. Transparenz bedeutet, dass man die Daten, Kalibrierungen und Bearbeitungsschritte offenlegt, damit andere unabhängig prüfen können. Standards helfen, dass Daten über verschiedene Beobachtungsorte, Teleskope und Kameras hinweg vergleichbar bleiben. Hier spielen zwei Dinge eine zentrale Rolle: die technische Dokumentation und die klare Darstellung der Unsicherheiten.

• Technische Dokumentation: Nutze klare Metadaten in den Dateinamen und in den FITS-Headern. Halte fest Datum, Uhrzeit, Ort, Temperatur, Luftfeuchte, Objekt, Filter, Belichtungszeit, Anzahl Frames, Kamera, Modell, Fokusposition, Kollimation, beobachtete Seeing-Werte, verwendete Kalibrierungen und Stack-Parameter fest.
• Standards: Nutze verbreitete Formate und Protokolle wie FITS mit WCS, die du in deine Veröffentlichungen integrierst. Verweise darauf, welche Kalibrierungsvorlagen verwendet wurden, und dokumentiere die Bearbeitungs-Pfade.
• Citizen Science: Open-Data-Ansätze stärken die Gemeinschaft. Plattformen wie Zooniverse bieten Chancen, Deep-Sky-Daten gemeinschaftlich auszuwerten. Die Leserinnen und Leser können eigene Datensätze teilen und Feedback von anderen erhalten, was zu robusteren Ergebnissen führt.
• Transparenz in der Veröffentlichung: Wenn deep-sky-Daten geteilt werden, fasse die wichtigsten Fehlerquellen zusammen, die während der Session aufgetreten sind, und beschreibe, wie du sie adressiert hast. So bleiben Ergebnisse nachvollziehbar und reproduzierbar.

Meiner Erfahrung nach stärkt eine klare, nachvollziehbare Kommunikationskultur nicht nur das Vertrauen in die Ergebnisse, sondern motiviert auch neue Leserinnen und Leser. Für unsere Sternwacht-Community bedeutet das, dass jeder Datensatz eine Lernchance ist – sowohl in der Technik als auch in der Wissenschaftsritualität des Teilens. Citizen Science in der Astronomie.
